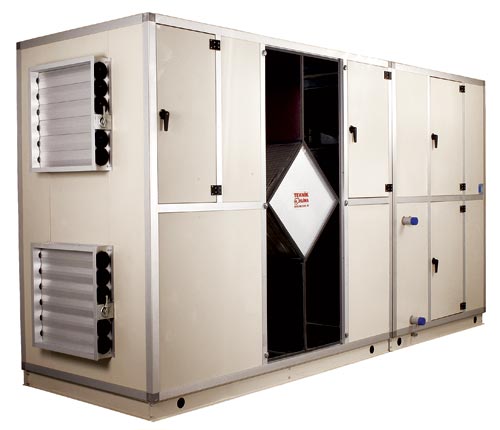

HÜCRE KONSTRUKSİYON YAPISI |
Üretimini yaptığımız Klima Santralleri,değişik tip hücrelerden meydana gelmektedir.Santral hücrelerinin gövdeleri, ekstrüze alüminyum karkastan oluşmaktadır.Birleştirme parçası olarak özel dökümlü,yüksek elastikiyet ve dayanıma sahip alüminyum üç köşe bağlantı elemanları kullanılır.Klima Santrallerinde dış yüzeylerde 1 mm.,iç yüzeylerde 0,70 mm. sac kullanılmaktadır.Klima Santrallerinde, dış yüzey Avrupa boyalı PVS sacdan isteğe göre de elektrostatik fırın boya olarak imal edilmektedir.Hijyenik tip Klima Santrallerinde iç sac istenilen kaidede paslanmaz sacdan oluşmaktadır.Cidarlar arasına 30,000 m3/h hava debisinden az olan santrallerde 20-30 mm. kal ınlığında 30,000 m3/h hava debi sinden yüksek olan cihazlarda 40-50 mm. kal ınlığında 40 kg/m3 yoğunlukta poliüretan köpükten enjekte edilmek suretiyle imal edilmektedir.Ayrıca, isteğe bağlı olarak taş yünü izocam izolasyon kullanılmaktadır.Hava sızdırmazlığı, panelin karkas ile temas ettiği yüzeylerde kauçuk contalar kullanılmak suretiyle sızdırmazlık sağlanmıştır.Cihaz iç yapısına kolay ulaşımı sağlamak için, servis imkanı veren özel menteşeli ve kollu, kolay açılıp kapanma özelliğine sahip servis kapakları mevcuttur.Aspiratör ve vantilatörlerin titreşimini almak için yaylı lastik takozlar kullanılmaktadır.
|

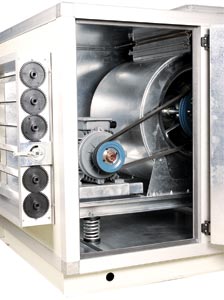

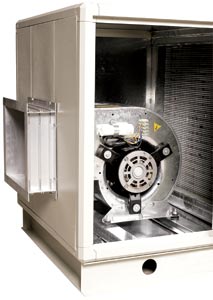

FAN HÜCRESİ |
 Klima Santrallerinde kullanılan fanlar, çift emişli radyal fanlardır.Fan mili yatakları kapalı tipte koruyucu kauçuklu ve bakım gerektirmeyecek şekilde dizayn edilmiştir.Santrallerde, alçak basınçlı cihazlarda ileri eğik sık kanatlı fanlar, yüksek basınçlı cihazlarda geriye eğik seyrek kanatlı, statik ve dinamik balanslı, NICOTRA marka fanlar kullanılmaktadır.Santrallerde kullanılan fanlar bilgisayar destekli, özel bir fan programı ile bütün fanlarda en yüksek verim, minimum ses seviyesi, minimum enerji sarfiyatı ile istenilen hava miktarı ve basıncı sağlayacak şekilde seçilmektedir.Fan ve motorun, hücre içine temas ettiği kısımlarda özel titreşim alıcı yaylı takozlar kullanılmaktadır.Böylece ses ve titreşimlerinin gövdeye geçmesi engellenmiştir.Fan atışları ile hücre bağlantısında ithal flexible bağlantı sistemleri kullanılmaktadır.Fana ve motora rahat ulaşabilmek için, servis kapakları kolayca müdahale edilebilecek şekilde dizayn edilmiştir. |

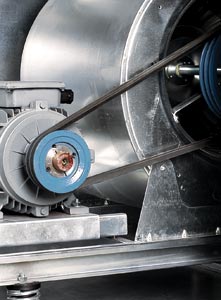

ELEKTRİK MOTORLARI ve KAYIŞ KASNAK TERTİBATI |
|
ISITMA ile SOĞUTMA BATARYALARI |
Klima Santrallerinde kullanılan serpantinler,standart olarak bakır boru, alüminyum kanatlı tipte üretilen bataryalardır.Kapasiteleri ve tipleri bilgisayar programı yardımı ile seçilmektedir.Serpantinler, 1 /2", 5/8" çaplarda bakır borular, şişirilerek alüminyum lameller ile sıkı temas edecek şekilde üretimi yapılır.Serpantinlerin, boru ağızları hava sızdırmayacak şekilde gövde dışına çıkarılmaktadır.Serpantinler, rahat çıkarılabilmesi için kızaklar üzerine monte edilmektedir.Soğutma serpantinlerinin altında paslanmaz sacdan imal edilmiş eğimli bir tava bulunmaktadır.Bu tavanın drenaj borusu hava sızdırmaz bir biçimde gövde dışına çıkartılmaktadır.Soğutma serpantinlerin altındaki paslanmaz tava tüm yoğuşma suyunu toplayan ve dranej eden bir konstrüksiyona sahiptir.Klima santrallerinde soğutma bataryası kullanıldığında yoğuşan suyun ilerlemesini engellemek için hava atış tarafında damla tutucular kullanılmaktadır.Soğuk, sıcak ve kızgın sulu sistemlerde bakır boru alüminyum kanat, buharlı sistemlerde çelik boru, çelik kanatlı bataryalar kullanılmaktadır. |
KARIŞIM HÜCRESİ |
|
NEMLENDİRME HÜCRESİ |
|

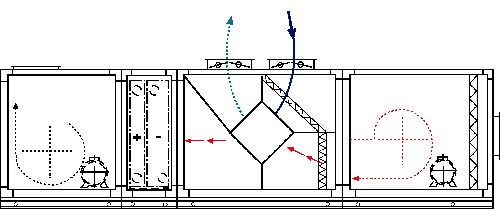

ÇAPRAZ GEÇİŞLİ ISI GERİ KAZANIM HÜCRESİ |
Konstrüksiyon yapısı, santral yapısında anlatıldığı gibidir.lsı Geri Kazanım cihazı sayesinde % 50-60 enerji sarfiyatı sağlanmaktadır.Bu sayede işletme maliyetleri minimuma indirilmiştir.Hem emiş hem de üfleme amaçlı girişlerinde plakalı eşanjör öncesi EU3 sınıfı kasetli filtre kullanılmaktadır.lsı Geri Kazanım eşanjörü, kirlenmeden dolayı temizlenebilmeleri için hücre dışına kolay alınabilecek şekilde monte edilmektedir.
|

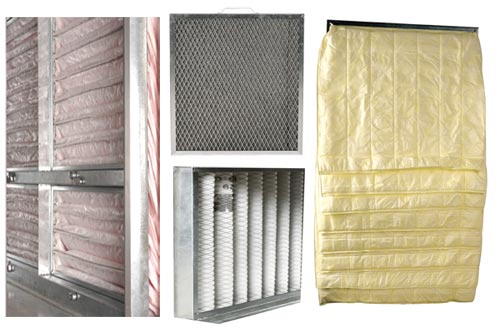

FİLTRELER |
Filtreler kullanım amaçlarına göre; Panel filtreler: Galvaniz sac çerçeveli sentetik elyaf malzemeden oluşmaktadır.Her tür havalandırma sistemlerinde ön filtre olarak kullanılmaktadır. Torba filtreler: Bu filtreler sentetik elyaf ve çok kademeli filtrelerdir.En zor şartlarda yüksek verimle çalıştırılmaya uygundur. Hepa filtreler: Hastaneler ilaç ve gıda fabrikaları için özel dizayn edilen filtrelerdir.
|
KLİMA SANTRALLERİ |

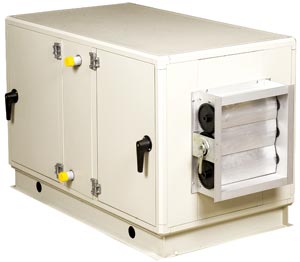

Yükseklikleri 380-500 mm. arasında olduğundan Klima Santralleri, asma tavan içerisine yerleştirilmeye uygundur. 1000 m3/h ile 5000 m3/h arasında 1000 kcal/h-25.000 kcal/h kapasitel erinde 3devirli monofaze motorlu olarak Avrupa boyalı PVC sacdan imal edilmektedir. İsteğe göre elektrostatik fırın boya ile boyanabilmektedir.Akustik ve ısıl ihtiyaçlara göre 20 ve 25-30 mm. kalınlıklarında PVC sacların arasına 40 kg/m3 yoğunlukta poliüretan köpükten enjekte edilmek veya izocam levha konulmak suretiyle imal edilmektedir.
|
Hava akışının içine nemli hava ilave edilerek bağıl nemin artırılması için kullanılan sistemdir.İhtiyaçlara göre: Buharlı Nemlendirme: Herhangi bir kazanda elde edilen ve doğrudan havaya karıştırılan nemlendirme türüdür. Sulu Nemlendirme:
